Trosolwg

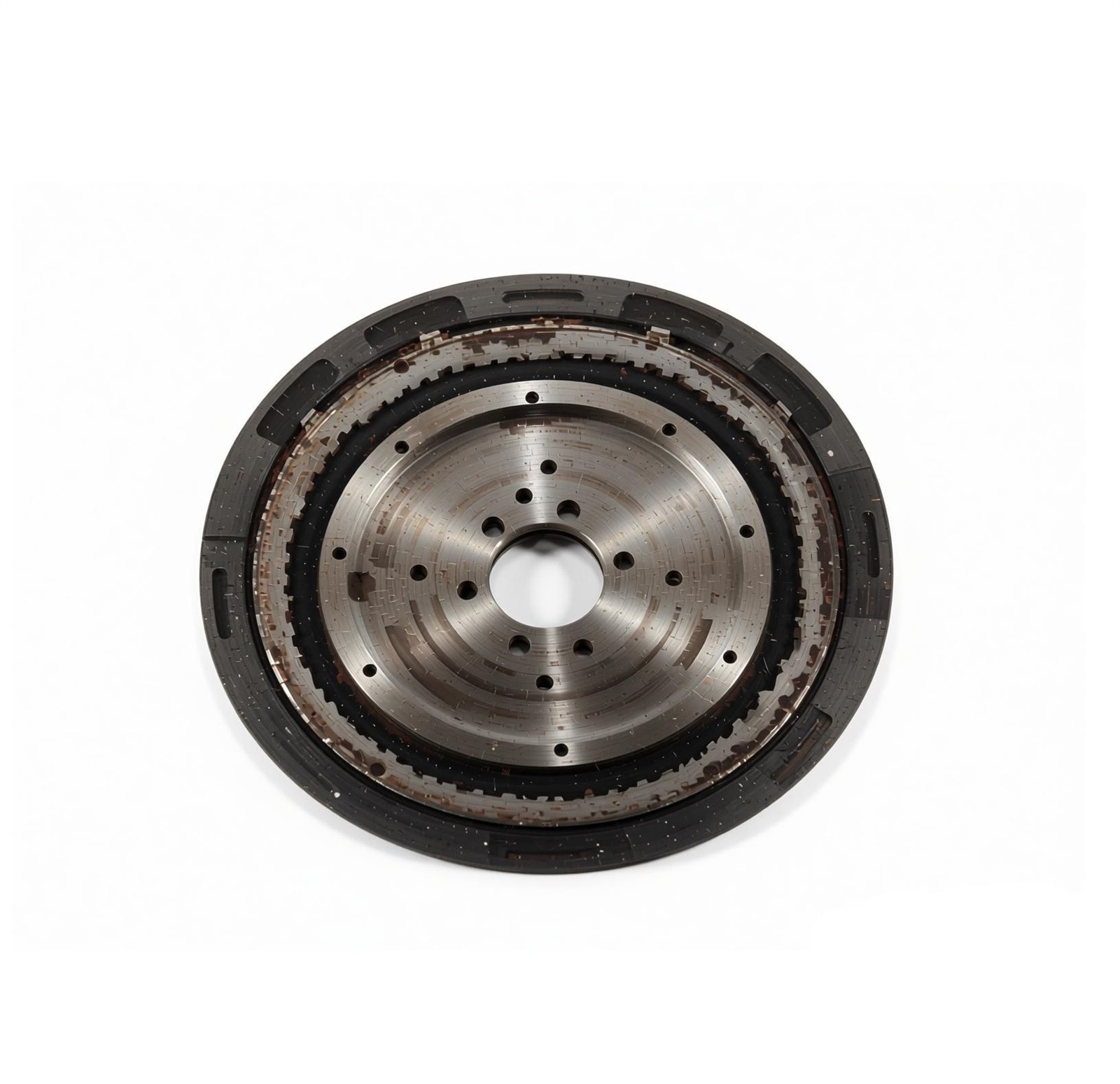

Mae modur torque DC wedi'i brwsio yn fath o fodur DC. Mewn modur wedi'i frwsio, mae'r stator wedi'i gyfarparu â phrif bolion magnetig a brwsys sefydlog, tra bod gan y rotor weindio armature a chymudadur. Mae'r egni trydanol o'r cyflenwad pŵer DC yn mynd i mewn i'r dirwyniadau armature trwy'r brwsys a'r cymudadur, gan gynhyrchu cerrynt armature. Mae'r maes magnetig a gynhyrchir gan y cerrynt armature yn rhyngweithio â'r prif faes magnetig i gynhyrchu torque electromagnetig, sy'n achosi i'r modur gylchdroi a gyrru'r llwyth.
Cais
Mewn cymwysiadau lle nad yw sŵn, ymyrraeth electromagnetig, a gofynion bywyd gwasanaeth yn uchel, mae moduron torque DC wedi'u brwsio yn nodweddiadol â trorym cychwyn uchel, perfformiad rheoleiddio cyflymder da, a rheolaeth syml. Felly, fe'u defnyddir yn eang mewn llawer o feysydd megis offer milwrol, systemau arfau, ac awyrofod.
Data Technegol
|
Model |
Stondin Brig |
Stondin Barhaus |
Uchafswm Dim-Cyflymder llwytho (r/mun) |
Cyfernod Torque Ripple (%) |
||||
|
Foltedd (V) |
Cyfredol (A) |
Torque (N·m) |
Foltedd (V) |
Cyfredol (A) |
Torque (N·m) |
|||
|
J49LYX01 |
44.3 |
Llai na neu'n hafal i 7.73 |
Yn fwy na neu'n hafal i 0.443 |
14.6 |
Llai na neu'n hafal i 2.576 |
Yn fwy na neu'n hafal i 0.148 |
2990 |
Llai na neu'n hafal i 5 |
|
J50LYX01 |
27 |
Llai na neu'n hafal i 2 |
Yn fwy na neu'n hafal i 0.25 |
9 |
Llai na neu'n hafal i 0.67 |
Yn fwy na neu'n hafal i 0.08 |
1200 |
Llai na neu'n hafal i 6 |
|
J72LYX01 |
22.4 |
Llai na neu'n hafal i 6 |
Yn fwy na neu'n hafal i 0.32 |
11 |
Llai na neu'n hafal i 2.8 |
Yn fwy na neu'n hafal i 0.14 |
2273 |
Llai na neu'n hafal i 5 |
|
J75LYX01 |
27 |
Llai na neu'n hafal i 3 |
Yn fwy na neu'n hafal i 1.2 |
11 |
Llai na neu'n hafal i 1.3 |
Yn fwy na neu'n hafal i 0.5 |
Llai na neu'n hafal i 600 |
Llai na neu'n hafal i 6 |
|
J76LYX01 |
22.4 |
Llai na neu'n hafal i 5.5 |
Yn fwy na neu'n hafal i 0.43 |
11 |
Llai na neu'n hafal i 2.5 |
Yn fwy na neu'n hafal i 0.2 |
1222 |
Llai na neu'n hafal i 5 |
|
J88LYX-CJ01 |
27 |
Llai na neu'n hafal i 2.7 |
Yn fwy na neu'n hafal i 19 |
9 |
Llai na neu'n hafal i 1 |
Yn fwy na neu'n hafal i 4 |
25 |
Llai na neu'n hafal i 6 |
|
180LYX01 |
28 |
Llai na neu'n hafal i 5.04 |
Yn fwy na neu'n hafal i 14.7 |
13 |
Llai na neu'n hafal i 2.5 |
Yn fwy na neu'n hafal i 7 |
65 |
Llai na neu'n hafal i 6 |
|
180LYX02 |
27 |
Llai na neu'n hafal i 4 |
Yn fwy na neu'n hafal i 9.8 |
12 |
Llai na neu'n hafal i 1.8 |
Yn fwy na neu'n hafal i 4 |
65 |
Llai na neu'n hafal i 6 |
|
200LYX01 |
27 |
Llai na neu'n hafal i 5 |
Yn fwy na neu'n hafal i 4.9 |
12 |
Llai na neu'n hafal i 2.2 |
Yn fwy na neu'n hafal i 2 |
- |
Llai na neu'n hafal i 5 |
Mae SHINHOM yn ymroddedig i osod bar rhagoriaeth uchel ar gyfer diwydiannau sy'n integreiddio neu'n defnyddio technolegau magnetig yn einModur Torque DC wedi'i frwsiocynnyrch.
