Inductor Gwifren Fflat

Inductor Gwifren Fflat

Strwythur gwifren fflat copr 1.Precision-ffurfiwyd

2.Effective trawstoriad ardal fwy na gwifren crwn

3.Low DCR yn lleihau colled dargludiad

Gallu trin cyfredol 4.High

5.Gwell afradu gwres, llai o godiad tymheredd

Dwysedd pŵer 6.High, gosodiad cryno

7.Stable inductance ar draws ystod tymheredd eang

Cyflwyniad Cynnyrch

Inductor gwifren fflat

Mae'rinductor gwifren fflatyn cael ei weithgynhyrchu gyda strwythur gwifren gopr gwastad manwl-ffurfiedig a dylunio tarian magnetig, a ddatblygwyd yn benodol ar gyfer trawsnewidyddion DC-DC a VRMs amlgyfnod, gan sicrhau DCR isel, gallu trin cerrynt uchel, a chynnyrch dissipation.The gwres ardderchog nodweddion strwythur cadarn a dibynadwy gydag ardal trawsdoriadol effeithiol yn fwy na designs.It gwifren crwn traddodiadol yn addas ar gyfer trawsnewidyddion DC-DC, cyflenwadau pŵer diwydiannol, ac electroneg modurol. Mae'n ddewis delfrydol ar gyfer cymwysiadau anwythydd gwifren fflat mewn rheoli pŵer a dylunio dwysedd pŵer uchel.



Nodweddion

  • Strwythur gwifren fflat copr wedi'i ffurfio'n fanwl gywir
  • Arwynebedd trawstoriadol dargludydd effeithiol sy'n fwy na gwifren gron
  • DCR isel
  • Gallu trin cerrynt uchel
  • Gwell afradu gwres, llai o godiad tymheredd
  • Dwysedd pŵer uchel, gosodiad cryno
  • Mae strwythur tarian magnetig yn lleihau gollyngiadau electromagnetig
  • Anwythiad sefydlog ar draws ystod tymheredd eang
  • Strwythur mecanyddol cadarn, gwydnwch hirdymor
  • Cefnogir paramedrau trydanol y gellir eu haddasu



Ceisiadau

  • Trawsnewidyddion DC-DC (hwb/hwb)
  • Modiwlau Rheoleiddiwr Foltedd Amlgyfnod (VRM)
  • Cyflenwadau pŵer diwydiannol
  • Electroneg modurol
  • Systemau ynni adnewyddadwy
  • Cyflenwadau pŵer cyfrifiadurol perfformiad uchel
  • Cymwysiadau hidlo sain
  • Trawsnewidyddion hwb cyfredol uchel



Teuluoedd cynnyrch 1.CEP 2.DEP 3.LPA 4.LPQ 5.SPQ 6.ERU 7.TR

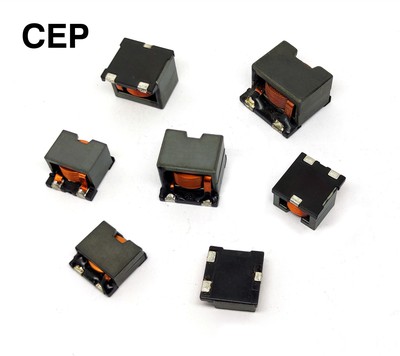

1.Teulu CEP

Anwythyddion Pŵer Cyfredol Uchel



NODWEDDION:product-800-800

  • Maint cryno gan ddefnyddio gwifren fflat, a math SMD
  • Sŵn ymbelydredd isel gan adeiladwaith wedi'i gysgodi'n fagnetig
  • Cerrynt uchel
  • Gwrthiant isel
  • Tymheredd Gweithredu a Thymheredd Storio: -40 gradd - +105 gradd





CEISIADAU:

  • Trawsnewidyddion DC/DC effeithlonrwydd uchel
  • Trawsnewidyddion bwc sengl a polyphase
  • Hidlo ar gyfer cymwysiadau sain
  • Wedi'i optimeiddio ar gyfer cymwysiadau hwb cyfredol uchel





Cyfres yn y teulu hwn



Cyfres Cynnyrch Rhwystriant@100KHz±20% DCR Max(mΩ) Codiad tymheredd 40 gradd cerrynt(A) Uchafswm PDF
CEP104 0.8-5.7 4.0-9.0 11.5-16.3 ✉
CEP105 5.6-22 10.5-40 4.0-8.5 ✉
CEP136 1.0-10 2.6-10.8 7.6-13 ✉
CEP139 10-47 15-23 7.7-9.2 ✉
CEP1412 10-47 7.98-17.9 6.5-10.1 ✉
CEP148 0.5-12.0 1.2-13.0 8.5-23 ✉
CEP1812 5.6-33 2.00-8.94 12.0-22.5 ✉
CEP2214 3.3-47 1.87-12.6 12.8-36.5 ✉

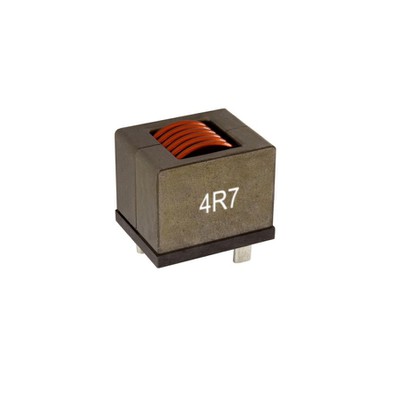

Teulu 2.DEP

Anwythydd Trwy-Twll cyfredol uchel



NODWEDDION:

product-800-800

  • Gweithrediad tymheredd uchel hyd at180 gradd
  • DCR isel ar gyfer colledion llai a chynnydd gwres is
  • Craidd aloi haearn powdr ar gyfer perfformiad cyfredol uchel
  • Dirlawnder meddal ar gyfer anwythiad sefydlog o dan ragfarn DC
  • Opsiynau terfynell hyblyg ar gyfer dulliau mowntio lluosog
  • Dyluniadau personol ar gael





CEISIADAU:



  • Cymwysiadau cerrynt uchel a thymheredd uchel Trawsnewidyddion DC/DC
  • Modur cerrynt uchel a switsio ataliad gwrthdroyddion







Cyfres yn y teulu hwn



Cyfres Cynnyrch Anwythiad(µH)±20% DCR(mΩ) SRF(MHz)

Cyfradd gwres ar hyn o bryd

Irms(A)

Cerrynt dirlawnder

Isad 1(A)

Cerrynt dirlawnder

Isat 2(A)

PDF
DEP2520 1.2-10 0.3-2.0 8-90 30-80 30-110 45-150

✉

DEP3231 6.2-30 0.55-2.45 - 30-68 47-100 - ✉
DEPM4233 3.3-470 0.75-11.55 3.6-27.7 17.5-44 3-92 3.6-95 ✉

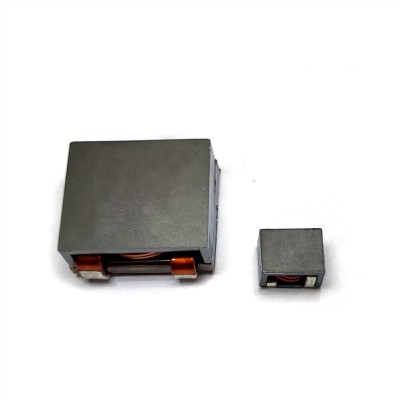

Teulu 3.LPA

Anwythyddion Pŵer Cyfredol Uchel



NODWEDDION:product-800-800

  • Maint cryno gan ddefnyddio gwifren fflat, a math SMD
  • Sŵn ymbelydredd isel gan adeiladwaith wedi'i gysgodi'n fagnetig
  • Cerrynt uchel
  • Gwrthiant isel
  • Tymheredd Gweithredu a Thymheredd Storio: -40 gradd - +125 gradd





CEISIADAU:

  • Trawsnewidyddion DC/DC effeithlonrwydd uchel
  • Trawsnewidyddion bwc sengl a polyphase
  • Hidlo ar gyfer cymwysiadau sain
  • Wedi'i optimeiddio ar gyfer cymwysiadau hwb cyfredol uchel





Cyfres yn y teulu hwn



Cyfres Cynnyrch Rhwystriant@100KHz±20% DCR Max(mΩ) Cerrynt codiad tymheredd Irms(A)Uchafswm Cyfredol dirlawnder 25 gradd Isat(A) Uchafswm Uchder(mm) PDF
LPA2110 1.0-4.7 1.4-2.8 26-40 30-70 10.6-11.5 ✉
LPA2112 6.8-50.0 3.8-32.6 7.4-22 10-26 12.5 ✉

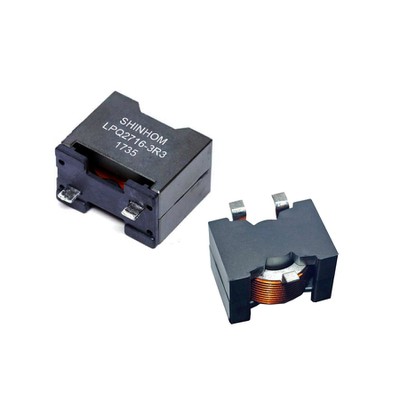

Teulu 4.LPQ

Anwythyddion Pŵer Cyfredol Uchel



NODWEDDION:product-800-800

  • Yn ddelfrydol i'w ddefnyddio mewn cymwysiadau Dosbarth-D
  • Mae dirwyniadau gwifren gwastad yn darparu ymwrthedd DC ac AC hynod o isel
  • Mae mowntio fertigol yn darparu ôl troed bach
  • Wedi'i gynllunio ar gyfer cymwysiadau cyflenwad pŵer cerrynt uchel gyda graddfeydd cerrynt dirlawnder i dros 100 Amp
  • Tymheredd Gweithredu a Thymheredd Storio: -40 gradd - +125 gradd



CEISIADAU:

  • Trawsnewidyddion DC/DC effeithlonrwydd uchel
  • Trawsnewidyddion bwc sengl a polyphase
  • Hidlo ar gyfer cymwysiadau sain
  • Wedi'i optimeiddio ar gyfer cymwysiadau hwb cyfredol uchel





Cyfres yn y teulu hwn



Cyfres Cynnyrch rhwystriant 100KHz ± 10% DCR Max(mΩ) Codiad tymheredd 40 gradd cerrynt(A) Uchafswm Isat(A)teip. Irms(A)teip. PDF
LPQ2716 3.3-33 2.86 28 - - ✉
LPQ2716B 3.3-33 2.86 28 - - ✉
LPQ3218 3.3-6.8 1.45 - 50-80 45 ✉
LPQ3540 6.8-33 2.16 - 38-78.2 45.3 ✉





5.SPQ Teulu

Anwythyddion Pŵer Cyfredol Uchel



NODWEDDION:product-800-800

  • Yn ddelfrydol i'w ddefnyddio mewn cymwysiadau Dosbarth-D
  • Mae dirwyniadau gwifren gwastad yn darparu ymwrthedd DC ac AC hynod o isel
  • Mae mowntio fertigol yn darparu ôl troed bach
  • Wedi'i gynllunio ar gyfer cymwysiadau cyflenwad pŵer cerrynt uchel gyda graddfeydd cerrynt dirlawnder i dros 100 Amp
  • Tymheredd Gweithredu a Thymheredd Storio: -40 gradd - +125 gradd



CEISIADAU:

  • Trawsnewidyddion DC/DC effeithlonrwydd uchel
  • Trawsnewidyddion bwc sengl a polyphase
  • Hidlo ar gyfer cymwysiadau sain
  • Wedi'i optimeiddio ar gyfer cymwysiadau hwb cyfredol uchel





Cyfres yn y teulu hwn



Cyfres Cynnyrch rhwystriant 500KHz ± 10% DCR Max(mΩ) Math SRF(MHz) PDF
SPQ2615A 2.2-33 2.05 8-40 ✉
SPQ2615B 1.5-33 1.65 7-60 ✉
SPQ2618A 3.3-33 2.86 10-40 ✉
SPQ2618B 1.0-10 0.48-0.97 15-53 ✉


Teulu 6.ERU



NODWEDD:product-800-800

  • Cyplu tynn o 2 dirwyniad
  • Uniad wedi'i weldio â laser
  • Mecanyddol a thermol rhagorol
  • cadernid
  • Defnydd hyblyg
  • trawsnewidydd 1:1
  • Dau anwythydd sengl mewn cyfres neu gyfochrog



CEISIADAU:

  • Fel trawsnewidydd: SEPIC, flyback
  • Fel anwythydd: bwc, hwb, anwythydd cypledig
  • Trawsnewidyddion DC-DC
  • Anwythydd VRM ar gyfer cyflenwadau pŵer CPU a DDR
  • Mae hidlydd mewnbwn ac allbwn yn tagu
  • Defnyddir yn helaeth mewn trawsnewidydd Buck, gliniadur, arddangoswr,
  • offer cyfathrebu rhwydwaith, ac ati

Cyfres yn y teulu hwn



Cyfres Cynnyrch L(µH) DCR Max(mΩ) IDC (A) PDF
Cyfres ERU2314 1.4-7.9 0.82-1.85 24-33 ✉



7.TR Teulu



NODWEDDION:product-800-800

  • Topoleg nodweddiadol BoostCCM
  • Foltedd gweithio all-lein
  • dirwyniadau Wire Fflat, DCR isel a chaniatáu oeri gwell
  • Ystod Tymheredd Gweithredu -40'C i +155 gradd gradd
  • Safon: AEC-Q200 Gradd 1





CEISIADAU:

  • Gwefru sefydlog ar strydoedd a garejys (gwefrydd EV)
  • Lnverters solar
  • diwydiannwr Meddygol AC-DC
  • Telecom PSU





Cyfres yn y teulu hwn



Cyfres Cynnyrch L(µH) DCR (mΩ) Inswleiddiad
foltedd (Vdc)
Coil i Craidd
PDF
TR75 180-720 20-42 24-33 ✉



FAQ

C: Sut ydych chi'n rheoli ansawdd?

A:Rydym yn sicrhau bod pob cynnyrch yn bodloni manylebau trwy arolygu ansawdd sy'n dod i mewn (IQC) a phrofi ansawdd 100% cyn ei anfon.



C: Sut i wneud cais am samplau? Beth yw'r amser arweiniol?

A:Gallwch gyflwyno cais sampl trwy ein gwefan neu e-bost. Mae samplau yn rhad ac am ddim a byddant yn cael eu cludo o fewn 3-5 diwrnod gwaith. Yn gyffredinol, mae amser arweiniol gorchymyn màs yn 2-8 wythnos; bydd cynhyrchion arfer yn cael eu cadarnhau ar wahân.



C: Pam mae'r cynnyrch hwn yn addas ar gyfer electroneg modurol a chymwysiadau cyflenwad pŵer diwydiannol?

A:Mae'r cynnyrch hwn yn cynnig anwythiad sefydlog ar draws ystod tymheredd eang a strwythur mecanyddol cadarn ar gyfer gwydnwch hirdymor. Mae DCR isel a gallu cyfredol uchel yn bodloni gofynion effeithlonrwydd uchel cyflenwadau pŵer modurol a diwydiannol. Cefnogir paramedrau trydanol y gellir eu haddasu i weddu i gymwysiadau penodol.



Mae Shinhom yn ymroddedig i osod bar rhagoriaeth uchel ar gyfer diwydiannau sy'n integreiddio neu'n defnyddio technolegau magnetig yn einInductor gwifren fflatcynnyrch.
