Anwythydd arweiniolâ chost isel, cyfaint mawr, ystod eang o anwythyddion a mathau cyflawn. Mae'n addas ar gyfer cynhyrchion sydd â maint mawr o fwrdd cylched adeiledig. Er enghraifft: stereo, offer cartref, DVD car ac ati
Dosbarthiad anwythyddion plwm: anwythyddion cylch lliw, anwythyddion ffont H -, anwythyddion tri phin, anwythyddion llorweddol, anwythyddion modd cyffredin, anwythyddion toroidal.
Mae anwythyddion cylch 1.Color, a ddefnyddir yn gyffredin fel elfennau cof, wedi'u cysylltu ochr yn ochr â chynwysorau electrolytig i ffurfio cylchedau tiwnio LC. Yr egwyddor waith sylfaenol yw codi tâl, gollwng, unioni neu osgiladu, gyda thiwnio a dewis amlder.
2.Font inductor, a ddefnyddir yn gyffredinol ar gyfer paru cylched a rheoli ansawdd signal, sy'n gysylltiedig â'r cyflenwad pŵer, tagu, newidydd, hidlo, cyseiniant a swyddogaethau eraill.
Anwythiad 3.Toroidal, a ddefnyddir yn gyffredinol mewn cylched cam-lawr DC/DC, cylched soniarus LC, neu gyda'r cynhwysydd i ffurfio cylched hidlo LC, sydd â rôl trosi anwythiad electromagnetig.
| Teuluoedd cynnyrch | 1. AIRD | 2. Pencadlys | 3. LCH | 4. LCHA |
| 5. BILI | 6. LGA | 7. LGB-C | 8. LGS | |
| 9. LTM | 10. RC | 11. AIFC |

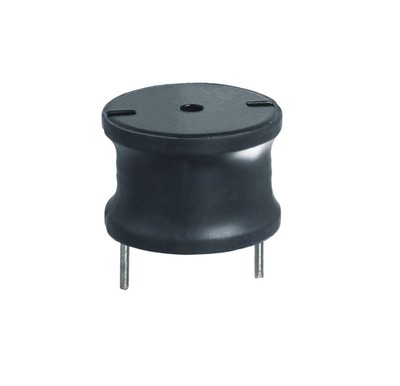

Trwy-Twll Mae Pŵer Cyfredol Radial Uchel yn tagu
NODWEDDION:
· Anwythydd pŵer proffil isel Anwythydd pŵer plwm isel DCR
· Tymheredd gweithredu: -20 i 85 gradd Celsius (yn cynnwys coil gwresogi)
· Archwiliad ymddangosiad: dim diffyg allanol trwy archwiliad gweledol
· Dygnwch gwres sodro ail-lifo: 240 Gwrthiant inswleiddio:
dros 100M ohms ar 100V DC rhwng gwifren a chraidd
· Cryfder dielectrig: dim dadansoddiad dielectrig ar 100V DC ar gyfer un
munud rhwng gwifren a craidd
· Nodwedd tymheredd: cyfernod anwythiad (0 i 2,000) x 10-6/(-25 i +80)
gwyriad anwythiad o fewn ±5.0%, ar ôl 96 awr
· Nodwedd lleithder: mewn 90 i 95% o leithder cymharol ar 40 ±2
ac un awr yn sychu o dan gyflwr arferol
· Gwyriad anwythiad o fewn ±5.0% ar ôl dirgryniad am awr
· Gwrthiant dirgryniad: ym mhob un o'r tri chyfeiriadedd wrth ddirgryniad ysgubo
(10-55-10Hz) ag osgled 1.5mm pp
CEISIADAU:
· Newid allbwn pŵer a llyfnu cylchedau.
· Defnyddir fel coil tagu ar gyfer CRhTau amledd uchel.
· Gwrthfesur yn erbyn crychdonnau pigyn.
· Trawsnewidyddion DC/DC.
· Dyfeisiau IP ac OP
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | DCR Max (Ω) | IDC Max (A) | |
| AIRD 01 | 1.0-560 | 0.003-0.696 | 0.8-9.0 | ✉ |
| AIRD 02 | 1.0-2200 | 0.003-1.54 | 0.8-11.4 | ✉ |
| AIRD 03 | 1.0-4700 | 0.003-1.86 | 1.0-21.0 | ✉ |
| AIRD 04 | 1.8-15000 | 0.002-3.39 | 1.3-27.0 | ✉ |
| AIRD04A | 2.2-3900 | 0.0028-1.38 | 1.4-28.2 | ✉ |
| AIRD05 | 1.8-15000 | 0.002-2.17 | 2.0-3.5 | ✉ |
| AIRD06 | 4.7-47000 | 0.002-6.19 | 1.4-35 | ✉ |
| AIRD06A | 2.2-10000 | 0.0021-2.75 | 1.4-34.7 | ✉ |
| AIRD07A | 1.0-6800 | 0.0018-1.854 | 1.5-44 | ✉ |
| AIRD08 | 5.6-100000 | 0.0021-6.652 | 1.4-55 | ✉ |

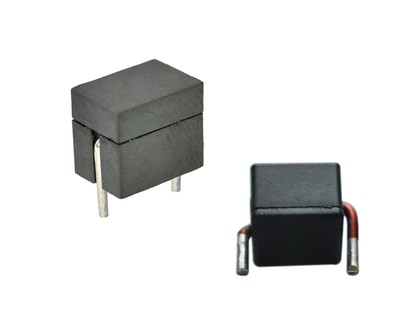

Anwythyddion Pŵer Cyfredol Uchel
NODWEDDION:
· Maint: 15.5mm x 11mm x 8mm
· Sgôr Cyfredol: hyd at 50 Apk
·Amrediad anwythiad: 0.14μH i 2.25μH
· Trin pigau cerrynt dros dro uchel heb dirlawnder
·Sŵn bwrlwm isel iawn, oherwydd adeiladwaith cyfansawdd
· Cydymffurfio â chyfarwyddeb RoHS 2002/95/EC
· Tymheredd Gweithredu a Thymheredd Storio: -40 gradd - +125 gradd .
CEISIADAU:
·Ceisiadau PDA/llyfr nodiadau/penbwrdd/gweinydd
· Trawsnewidyddion POL cyfredol uchel
· Proffil isel, cyflenwadau pŵer cerrynt uchel
· Dyfeisiau a bwerir gan fatri
· Trawsnewidyddion DC/DC mewn systemau pŵer gwasgaredig
· Trawsnewidydd DC/DC ar gyfer Arae Gât Rhaglenadwy Maes (FPGA)
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | Anwythiad L{{0}}(µH)±15% 0Adc | Cyfradd gwres DC(A) | cerrynt dirlawnder DC(A) | DCR Max (mΩ) | |
| Pencadlys1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| pencadlys 1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |

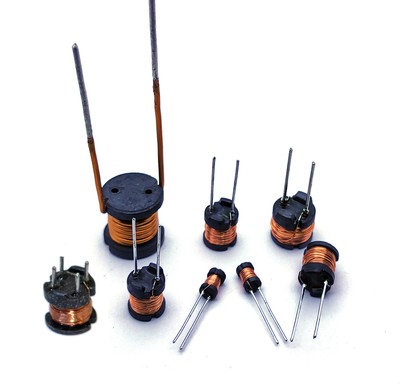

Pŵer rheiddiol Trwy-Twll yn tagu
NODWEDDION:
· Anwythydd pŵer plwm echelinol a rheiddiol
· UL-polyolefin tiwbiau crebachu
· Anwythydd plwm gyda chraidd ferrite
· Uchel-gyfredol, Uchel-dibynadwyedd
· Gwrthiant isel, hidlyddion llinell AC
· Anwythyddion tagu rheiddiol
· Tagu rheiddiol wedi'i orchuddio
· Band eang yn tagu
· Anwythyddion sefydlog plwm echelinol
· Ar gael mewn symiau bach, canolig a mawr
· Tymheredd amgylchynol -40 gradd i +85 gradd gyda (codiad 40 gradd) cerrynt Irms.
· Tymheredd rhan uchaf +125 gradd (amgylchynol + codiad tymheredd).
· Tymheredd storio Cydran: -40 gradd i +125 gradd .
· Pecynnu hambwrdd neu dâp: -40 gradd i +80 gradd
CEISIADAU:
· Hidlo signal, EMI a hidlydd cyflenwad pŵer
· Trawsnewidyddion DC/DC/newid cyflenwadau pŵer ar gyfer foltedd bach a chanolig
· Cyflenwad pŵer ar gyfer LED
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | Marcio | Anwythiad L(µH) | DCR (Ω) | IDC (A） | |
| LCH0605 | 102-220 | 22-1000 | 0.18-7.06 | 0.13-0.90 | ✉ |
| LCH0606 | 102-220 | 22-1000 | 0.11-4.45 | 0.19-1.27 | ✉ |
| LCH0805 | 100-822 | 10-10000 | 0.07-55.7 | 0.081-2.50 | ✉ |
| LCH0807 | 100-822 | 10-10000 | 0.05-33.0 | 0.084-2.90 | ✉ |
| LCH0809 | 100-822 | 10-47000 | 0.04-96.4 | 0.038-2.60 | ✉ |
| LCH1010 | - | 68-18000 | 0.115-25 | - | ✉ |
| LCH1006-4W | - | 2.2-1000 | 0.0085-2.1 | 0.45-7.9 | ✉ |

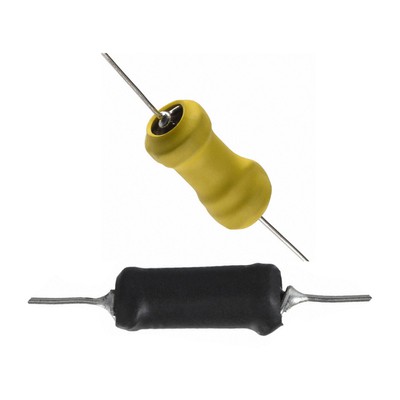

Trwy-twll Axial Tube Power tagu
NODWEDDION:
Adeiladu clwyfau gwifren
Tiwbiau Crebachu Polyolefin
Nodweddion Amgylcheddol Ardderchog
Dibynadwyedd Uchel
Anwythiad Uchel ac RDC Is
Anwythydd pŵer plwm echelinol a rheiddiol
Tiwb crebachu polyolefin UL
Anwythydd plwm gyda chraidd ferrite
Uchel-gyfredol
Dibynadwyedd uchel
Gwrthwynebiad isel
Anwythyddion tagu rheiddiol
Anwythyddion sefydlog plwm echelinol
Tymheredd gweithredu: -55 gradd i +125 gradd
CEISIADAU:
Allbwn yn llyfn mewn Cyflenwad Pŵer;
Rheoli Chopper;
Allbwn yn llyfn (LPF) mewn mwyhadur digidol cerrynt mawr
Cylched llyfnu allbwn Modd Newid Cyflenwad Pŵer;
Ffeilwyr Ymyrraeth Electromagnetig (EMI) ac Ymyrraeth Amledd Radio (RFI);
Cylchedau osciliad eraill
Cyflenwadau Pwer
Rheolaethau AAD a TRIAC
Ataliad RFI
Hidlau
Newid Rheoleiddwyr
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | DCR Max (Ω) | Isat Max (A) | IDC Max(A） | |
| LCHA0410 | 3.9-10000 | 0.06-75.0 | 52-1800 | 30-1500 | ✉ |
| LCHA0617 | 3.9-18000 | 0.019-48.3 | 0.091-7.3 | 0.039-1.7 | ✉ |
| LCHA1122 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | 0.065-4.0 | ✉ |
| LCHA1425 | 3.9-150000 | 0.007-84.3 | 0.06-47.0 | 0.070-6.0 | ✉ |
Trwy-Hole Radial UL Tiwb Power tagu
NODWEDDION:
Adeiladu clwyfau gwifren
Nodweddion Amgylcheddol Ardderchog
Dibynadwyedd Uchel
Anwythiad Uchel ac RDC Is
Tymheredd gweithredu: -55 gradd i +125 gradd
Tiwb crebachu: Gwrth-fflam math UL VW-1
CEISIADAU:
Cyflenwadau Pwer, Gwefrydd batri, gwrthdröydd, trawsnewidydd
EV car, Modurol
Cais Cartref
Meddygol
Rheoli Mynediad
Offer TG
Diogelwch TCC
Goleuadau LED
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | DCR (Ω) | IDC (mA) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |

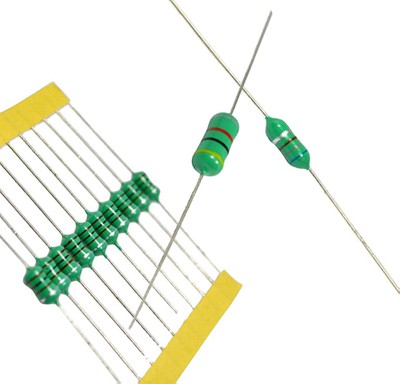

Anwythyddion Echelinol Gorchuddiedig Cydffurfiol Trwy-Twll
NODWEDDION:
Dyluniad cryno, bach ac ysgafn
Cyfrannu at amlderau Q uchel a hunan-seiniol
Gorchuddio: mae resin epocsi yn sicrhau ymwrthedd lleithder am oes hir
Mae math tapio yn gyfleus ar gyfer offer awtomatig
Tymheredd gweithredu: -25 gradd i +105 gradd
Tymheredd Storio: -40 gradd i +85 gradd
CEISIADAU:
Electroneg defnyddwyr fel VCRs, setiau teledu, offer sain
Cyfathrebu symudol
Offer cyfathrebu symudol
Cyfrifiaduron llyfr nodiadau
Trawsnewidyddion DC / DC, ac ati.
teledu LCD
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | Goddefgarwch(%) | C Min | L amlder prawf(MHz) | SRF(MHz) | DCR(Ω) | IDC (mA) | |
| LGA0204 | 0.22-220 | 10-20 | 35-40 | 0.796-25.2 | 3.5-150 | 0.4-38 | 24-400 | ✉ |
| LGA0305 | 0.22-270 | 10-20 | 35-50 | 0.796-25.2 | 2.8-150 | 0.4-19 | 65-400 | ✉ |
| LGA0307 | 0.22-1000 | 10 | 35-50 | 0.796-25.2 | 1.4-150 | 0.4-33 | 40-400 | ✉ |
| LGA0410 | 0.22-1000 | 10-20 | 30-80 | 0.796-25.2 | 1.4-300 | 0.1-14 | 100-1400 | ✉ |
| LGA0510 | 470-10000 | 10 | 20-60 | 0.252-0.796 | 0.35-1.9 | 7.7-105 | 25-126 | ✉ |
| LGA0512 | 1.0-33000 | - | 10-40 | 0.0796-7.96 | 0.2-300 | 0.022-250 | 8-3800 | ✉ |
| LGA0514 | 1.0-10000 | - | 10-35 | 0.0796-7.96 | 0.4-300 | 0.022-42 | 60-3800 | ✉ |
| LGA0612 | 470-10000 | 10 | 40-50 | 0.252-0.796 | 0.3-2.0 | 1.9-45.3 | 60-340 | ✉ |

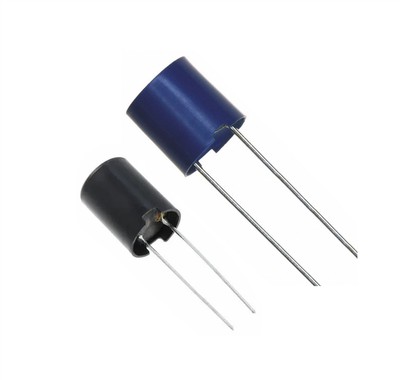

Inductor Pŵer Amgįu Rheiddiol Trwy-Twll
NODWEDDION:
Tai plastig
Strwythur gwrth-ddŵr Ferrite Core
Cryfder Mecanyddol Ardderchog
Solderability Ardderchog
Dibynadwyedd Uchel
Tymheredd gweithredu: -40 gradd i +105 gradd
Tymheredd Storio: -40 gradd i +105 gradd
CEISIADAU:
VCRs, PDP, LCD, set deledu
Systemau Modurol
Offer Perifferol Cyfrifiadurol
GPS, trawsnewidydd DC/DC, Modem XDSL
Gemau Electronig
Offer Cyfathrebu
Cymwysiadau Electronig Cyffredinol
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | Freq Prawf(KHz) | DCR Max (Ω) | IDC Max(A） | |
| LGB0709C | 1.0-1500 | 1 | 0.006-5 | 0.16-5 | ✉ |
| LGB0809C | 2.2-1500 | 1 | 0.011-3.5 | 0.21-4 | ✉ |
| LGB0810C | 22-2000 | - | 0.05-3.2 | 0.23-1.3 | ✉ |
| LGB1012C | 22-2000 | - | 0.031-1.82 | 0.39-2.2 | ✉ |
| LGB1015C | 22-2000 | - | 0.03-1.90 | 0.39-2.26 | ✉ |
| LGB1112C | 3.3-15000 | 1 | 0.01-24 | 0.12-5.9 | ✉ |
| LGB1315C | 10-100000 | 1 | 0.023-10 | 0..24-5.1 | ✉ |

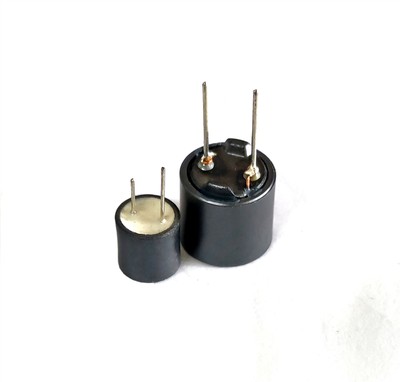

Anwythyddion Pŵer Cysgodol DIP
NODWEDDION:
Mae tarian magnetig y tu allan i'r anwythydd cysgodol,
sydd ag effaith gwrth-EMI da, yn lleihau'r electromagnetig
ymyrraeth yr inductor i'r byd y tu allan, ac yn gwanhau
effaith ymyrraeth y maes electromagnetig a gynhyrchir gan
y gylched ar gydrannau eraill.
Anwythydd pŵer adeiladu wedi'i gysgodi'n magnetig
Anwythydd pŵer resin mowldio sy'n gwrthsefyll gwres
Anwythydd pŵer wedi'i warchod gyda DCR isel a cherrynt mawr
Amrediad tymheredd gweithredu: -40 ~ 125 gradd
CEISIADAU:
VCRs, trawsnewidwyr AC/DC DC/DC
Camerâu fideo
Systemau cyfathrebu
Systemau modurol
Teledu crisial hylifol
Cyflenwyr pŵer
Systemau rhwydwaith
Offer perifferol cyfrifiadurol
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | DCR Max (mΩ) | IDC Max (A) | Uchafswm Cyfredol a Ganiateir (A) | |
| LGS1213B | 10-47 | 30-100 | 4.5-10 | 4.0-8.0 | ✉ |
| LGS1218B | 10-47 | 30-100 | 4.5-10 | 5.0-10 | ✉ |
| LGS1619 | 10-47 | 8.5-30 | 3.5-10 | 7-12 | ✉ |
| LGS1622 | 10-47 | 10-30 | 5-12 | 8-11 | ✉ |
| LGS1622B | 10-47 | 20-55 | 8-15 | 6-9 | ✉ |

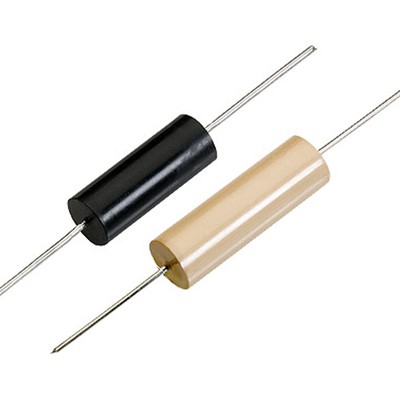

Coiliau RF Unshielded Mowldio
NODWEDDION:
Adeiladu clwyfau gwifren
Dibynadwyedd uchel
Anwythyddion sefydlog plwm echelinol
Polypropylen wedi'i fowldio
Tymheredd gweithio: -55 gradd i +85 gradd
{{0}}~0.68uH: Craidd plastig thermoset
0.68~1000uH: Craidd ferrit
CEISIADAU:
VCRs, trawsnewidwyr AC/DC DC/DC
Camerâu fideo
Systemau cyfathrebu
Systemau modurol
Teledu crisial hylifol
Cyflenwyr pŵer
Systemau rhwydwaith
Offer perifferol cyfrifiadurol
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | SRF(MHz) | DCR Max (Ω) | IDC Max(mA） | |
| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |
Trwy-Twll Uchel Cyfredol Radial Rod tagu
NODWEDDION:
Deunydd Dirlawnder Uchel
Tiwbiau Crebachu Polyolefin
Gwrthiant DC Isel
Dibynadwyedd Uchel Cost isel
Tymheredd gweithredu: -40 gradd i +105 gradd
Tymheredd Storio: -40 gradd i +105 gradd
CEISIADAU:
Newid Rheoleiddwyr
Hidlau Atal RFI
Rheolaethau AAD a TRIAC
Systemau Modurol
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | SRF(MHz) | DCR Max (Ω) | IDC Max(A） | |
| RC0205 | 1.0-1.2 | 180-200 | 0.04 | 0.56 | ✉ |
| RC0310 | 1.8-4.7 | 90-160 | 0.026-0.07 | 0.76-1.90 | ✉ |
| RC0415 | 4.7-10 | 70-90 | 0.024-0.08 | 1.0-2.26 | ✉ |
| RC0520 | 10-27 | 36-60 | 0.04-0.15 | 1.0-2.65 | ✉ |
| RC0630 | 4.7-56 | 30-85 | 0.005-0.14 | 1.57-16.08 | ✉ |
Coiliau fflat Mini-inductorshigh"Q".
NODWEDDION:
Craidd Ferrite
Adeiladu clwyfau gwifren
Dyluniad cul ar gyfer mownt trwchus
Dibynadwyedd uchel, yn ddelfrydol ar gyfer mewnosod awtomatig
Maint Bach, Cost Isel
Ystod Eang o Werthoedd Sefydlu
SRF Q Uchel
CEISIADAU:
VCRs, PDP, LCD, set deledu
Systemau Modurol
Offer Perifferol Cyfrifiadurol
GPS, trawsnewidydd DC / DC, Modem XDSL
Gemau Electronig
Offer Cyfathrebu
Cymwysiadau Electronig Cyffredinol
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | Amlder(MHz) | DCR Max (Ω) | IDC Max(A） | |
| AIFC1008 | 1.0-4700 | 0.25-7.9 | 0.01-29.9 | 0.11-7.0 | ✉ |

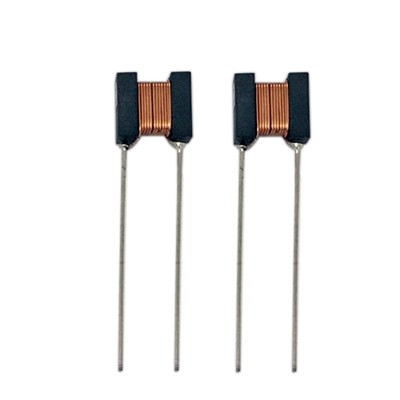

| AIFC1010 | 1.0-10000 | 0.252-7.96 | 0.015-70 | 0.07-7.0 | ✉ |
Mae Shinhom yn ymroddedig i osod bar rhagoriaeth uchel ar gyfer diwydiannau sy'n integreiddio neu'n defnyddio technolegau magnetig yn einAnwythydd arweiniol cynnyrch.
Tagiau poblogaidd: inductor plwm, gweithgynhyrchwyr inductor plwm Tsieina, cyflenwyr, ffatri
