Tagu Toroidalyn cynnwys craidd cylched magnetig caeedig wedi'i wneud o bowdr haearn neu ddeunydd ferrite. Mae'r llwybr magnetig caeedig i bob pwrpas yn cyfyngu fflwcs magnetig o fewn y craidd, gan leihau fflwcs gollyngiadau a lleihau ymyrraeth electromagnetig i gylchedau cyfagos.
Mae'r ystod cynnyrch yn cynnig gwerthoedd anwythiad o0.47 µH i 2200 µHac mae ar gael yn y ddaugosod arwyneb (SMD)aarwainfersiynau. Gellir integreiddio'r tagu hyn yn hawdd i linellau cydosod awtomataidd neu brosesau sodro â llaw. Fe'u defnyddir yn eang mewnTrawsnewidyddion DC/DC, newid cyflenwadau pŵer, aCylchedau hidlo EMI.
Sut i Ddewis Inductor Toroidal?
Wrth ddewis inductor toroidal, mae ffactorau allweddol yn cynnwysgwerth anwythiad, cerrynt graddedig, amlder gweithredu, deunydd craidd, a maint ffisegol. Mae hefyd yn bwysig ystyried yr amgylchedd gweithredu, megis amodau tymheredd, dirgryniad, a gofynion dibynadwyedd tymor hir.
| Teuluoedd cynnyrch | 1. Anwythydd Toroidal Arwain | 2. SMD Toroidal Inductor |
1.Teulu Anwythydd Toroidal Arwain ✉
NODWEDD:
- Colli craidd isel
- Pelydriad magnetig isel
- Capasiti cyfredol uchel
- Mownt llorweddol neu fertigol ar gael
- Tymheredd gweithredu: -55 gradd i +125 gradd (Uchafswm o 200 gradd)
CEISIADAU:
- Newid cyflenwadau pŵer modd
- Trawsnewidydd DC/DC
- Mae allbwn yn tagu
- Ffitwyr EMI
Cyfres yn y teulu hwn

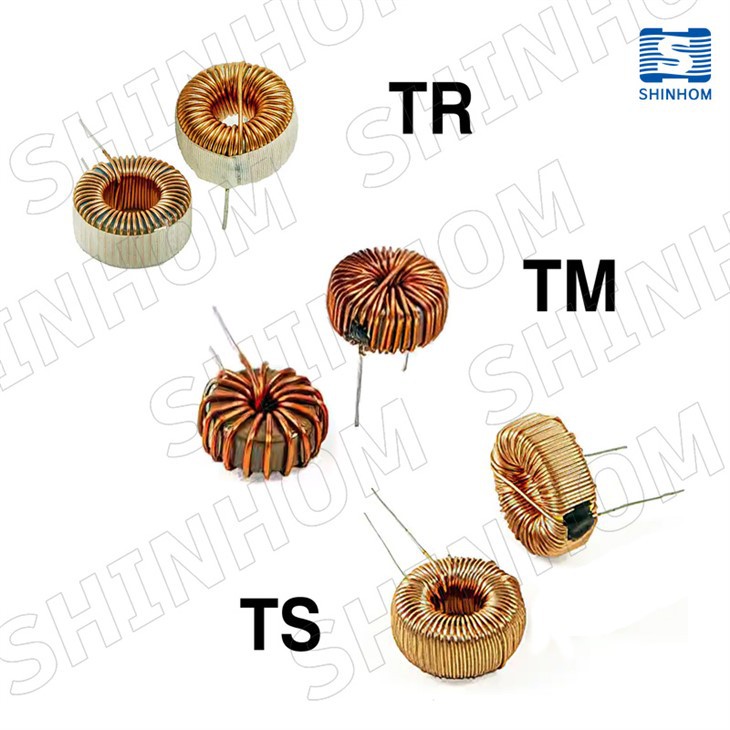

| Cyfres Cynnyrch | L(µH) | IDC(A) | DCR Max(Ω) | |
| ATC{0}}TC | 40-470 | 0.5-3 | 0.045-0.1 | ✉ |
| TM | 1.0-1000 | 1.6-38.7 | 0.002-0.49 | ✉ |
| TR | 10-1000 | 1.3-20.2 | 0.0022-0.4 | ✉ |
| TR75 | 180-720 | - | 0.02-0.042 | ✉ |
| TS | 1.0-1000 | 1.5-34 | 0.001-0.284 | ✉ |
2.SMD Teulu Inductor Toroidal ✉
NODWEDD:
- Amlder Uwch
- Deunydd Dirlawnder Uchel
- Ymbelydredd EMI Isel
- Gwrthiant DC Isel
- Tymheredd gweithredu: -40 gradd i +125 gradd
- Tymheredd Storio: -40 gradd i +125 gradd
CEISIADAU:
- Offer Electronig
- Trosi DC - DC (Modd Paraler)
- Ynysu/Cyplu (Trawsnewidydd)
- Hidlo Mewnbwn (Modd Cyfresol)
- Atal EMI/RFI
Cyfres yn y teulu hwn
| Cyfres Cynnyrch | L(µH) | IDC Max(A) | DCR Max(mΩ) | |

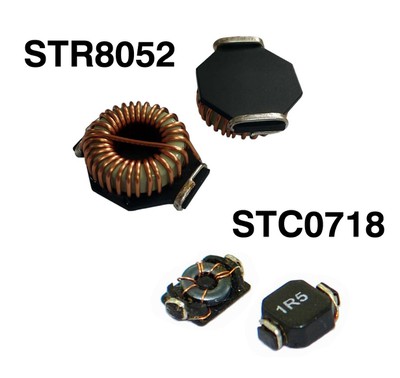

| STC0718 | 0.42-100 | 0.24-3.0 | 24-1320 | ✉ |

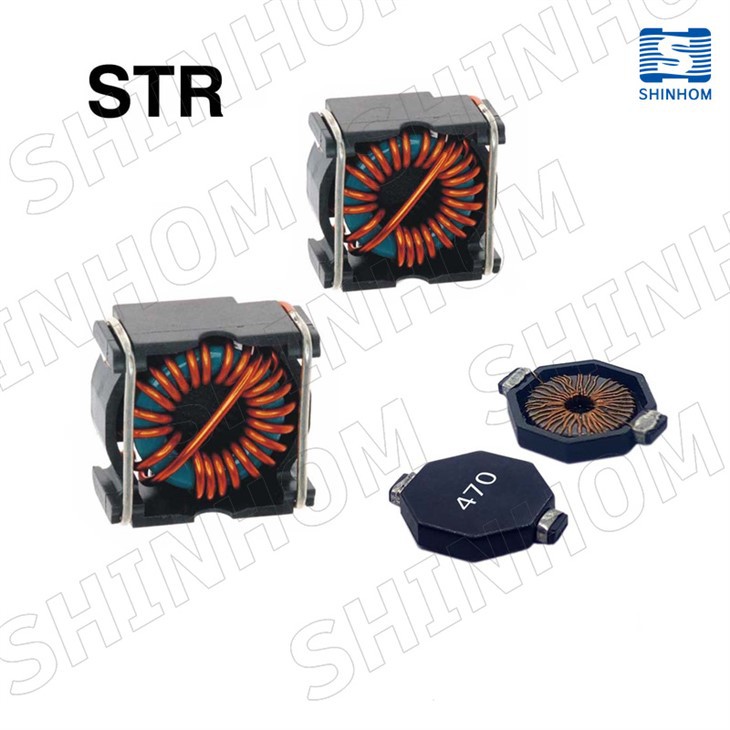

| STR | 1.1-2000 | 0.18-3.2 | 9.3-1932 | ✉ |
| STR30 | 1.8-390 | 0.6-12 | 12-640 | ✉ |
| STR38 | 1.5-470 | 0.74-18 | 9.3-657 | ✉ |
| STR44 | 5.6-2200 | 0.38-11 | 16.2-1908 | ✉ |
| STR50 | 10-4700 | 0.31-9.0 | 19.7-1932 | ✉ |
| STR8052 | 1.0-1000 | 1.9-25.4 | 2-215 | ✉ |

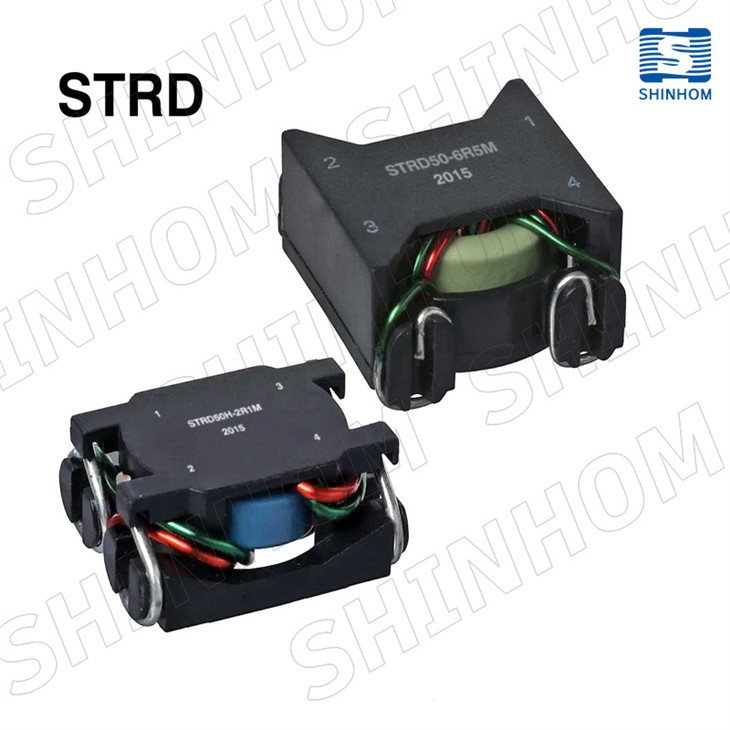

| STRD | 0.88-77 | 1.1-22.4 | 2.4-309 | ✉ |
| STR0918 | 0.47-47 | 0.43-3.0 | 108.5-769.9 | ✉ |
📧Cwestiynau Cyffredin
C1. Beth yw manteision tagu toroidal o'i gymharu â -anwythyddion craidd drymiau traddodiadol?
Mae'r dyluniad cylched magnetig caeedig yn cyfyngu fflwcs magnetig o fewn y craidd, gan arwain at fflwcs gollyngiadau isel iawn a llai o ymbelydredd EMI.
Mae tagu toroidal hefyd yn darparu anwythiad uwch fesul cyfaint uned, gan eu gwneud yn ddelfrydol ar gyfer gosodiadau dwysedd uchel.
C2. Sut mae dewis rhwng SMD a fersiynau arweiniol?
Fersiynau SMD
- Yn ddelfrydol ar gyfer cynhyrchu màs awtomataidd
- Arbed gofod PCB
- Yn addas ar gyfer dyluniadau cryno
Fersiynau Arwain
- Yn addas ar gyfer sodro â llaw
- Gwell ar gyfer ceisiadau sydd angen gallu trin cerrynt uwch
C3. A yw anwythiad yn lleihau wrth i'r cerrynt gynyddu?
Yes.
Mae tagu toroidal sy'n defnyddio creiddiau powdr haearn yn arddangos nodwedd dirlawnder meddal. Wrth i gerrynt gynyddu, mae anwythiad yn gostwng yn raddol wrth iddo nesáu at y cerrynt dirlawnder (Isat).
Wrth ddewis cydran, dylid cadw digon o ymyl dylunio yn seiliedig ar y cerrynt gweithredu gwirioneddol.
Mae Shinhom yn ymroddedig i osod bar rhagoriaeth uchel ar gyfer diwydiannau sy'n integreiddio neu'n defnyddio technolegau magnetig yn eintagu toroidalcynnyrch.
