Mae'rHFD2101-2 Dderbynnydd Gwrth-Jamio Integredigwedi'i gynllunio i atal ymyrraeth yn y bandiau amledd GPS{0}}L1 a BDS-B1, gan sicrhau llywio lloeren dibynadwy mewn amgylcheddau electromagnetig cymhleth.
Trwy gyfuno technoleg gwrth-jamio uwch, dyluniad integredig cryno, a defnydd pŵer isel, mae'r HFD2101-2 yn darparu gwasanaethau lleoli sefydlog, mesur cyflymder ac amseru hyd yn oed o dan ymyrraeth electronig gref.
Mae'r derbynnydd hwn yn ddelfrydol ar gyfer Cerbydau Awyr Di-griw, cerbydau arwyneb di-griw, a llwyfannau daear sydd angen lleoliad GNSS hynod ddibynadwy.
Nodweddion:
Gallu Atal Jamio Uwch GNSS
- Yn atal signalau ymyrraeth ysgubo band eang, band cul, pwls, ac amledd-.
Cefnogaeth GNSS System Ddeuol
- Yn cefnogiGPS{0}}L1 a BDS-B1I/B1Csignalau ar gyfer gwell dibynadwyedd lleoli.
Defnydd Pŵer Isel
- Mae dyluniad integredig iawn yn cadw cyfanswm y defnydd o bŵero dan 10W, yn sylweddol is na derbynyddion gwrth-jamio traddodiadol.
Dyluniad Compact ac Ysgafn
- Mae'r strwythur integredig yn lleihau maint a phwysau'r system, gyda chyfanswm pwysau unedllai na 500g.
Perfformiad Dibynadwy mewn Amgylcheddau Llym
- Wedi'i gynllunio ar gyfer gweithredu mewn amodau anodd gydag ystod tymheredd gweithredu o-40 gradd i +75 gradd.
Integreiddio Hyblyg
- Mae rhyngwyneb cyfathrebu safonol a strwythur cryno yn ei gwneud hi'n hawdd integreiddio i UAVs a llwyfannau cerbydau.
Ceisiadau:
Mae'rHFD2101-2 Derbynnydd Gwrth-Jamiowedi'i gynllunio ar gyfer llwyfannau sydd angen llywio lloeren sefydlog o dan amodau ymyrraeth.
Mae cymwysiadau nodweddiadol yn cynnwys:
- Systemau Llywio UAV Wing -Wedi sefydlog
- Cerbydau Tir Ymreolaethol
- Llestri Arwyneb Di-griw
- Amgylcheddau Gwrthfesur Milwrol ac Electronig
- Systemau Cludiant Deallus
- Roboteg a Llwyfannau Ymreolaethol
Mae ei allu gwrth-ymyrraeth datblygedig yn sicrhau lleoliad parhaus a dibynadwy hyd yn oed mewn amgylcheddau electromagnetig cymhleth.
Manylebau Technegol
| Paramedr | Manyleb |
| Derbyn Amlder | GPS{0}}L1, BDS-B1I/B1C |
| Lleoliad Cywirdeb | Llorweddol 5 m (1σ), Fertigol 10 m (1σ) |
| Cywirdeb Cyflymder | 0.2 m/s (1σ) |
| Cyfradd Diweddaru Swyddi | 10 Hz |
| Gwrth{0}}Amlder Jamio | BDS-B1 / GPS-L1 |
| Gallu GwrthJamio | Sengl Yn fwy na neu'n hafal i 100 dB, Driphlyg Yn fwy na neu'n hafal i 90 dB |
| Foltedd Mewnbwn | 9 – 36 V DC |
| Defnydd Pŵer | Llai na neu'n hafal i 10W |
| Pwysau | Llai na neu'n hafal i 500 g |
| Tymheredd Gweithredu | -40 gradd ~ +75 gradd |
| Tymheredd Storio | -55 gradd ~ +85 gradd |
Diffiniad Rhyngwyneb
| Pin | Arwydd | Disgrifiad |
| 1 | VCC YN | Mewnbwn Pŵer DC 5V neu 9-36V |
| 2 | VCC YN | Mewnbwn Pŵer DC 5V neu 9-36V |
| 3 | GND | Daear |
| 4 | GND | Daear |
| 5 | RS422A_RX+ | RS422 Derbyn+ |
| 6 | RS422A_RX- | RS422 Derbyn - |
| 7 | RS422A_TX+ | RS422 Trosglwyddo + |
| 8 | RS422A_TX- | RS422 Trosglwyddo - |
| 9 | NC | Dim Cysylltiad |

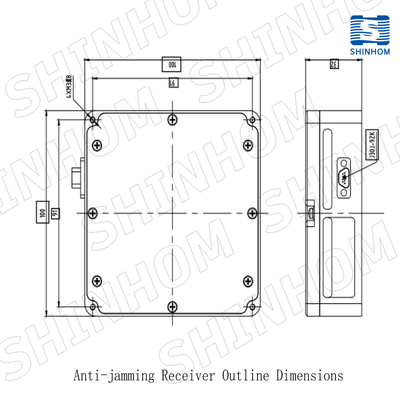

Dimensiynau Mecanyddol
Mae'rHFD2101-2 Dderbynnydd Gwrth-Jamio Integredigyn cynnwys strwythur mecanyddol cryno a gynlluniwyd i'w integreiddio'n hawdd i lwyfannau awyr a cherbydau.
Dimensiynau:100 mm × 100 mm × 32 mm
Goddefgarwch:±0.3 mm
Mae ei dai garw yn sicrhau gweithrediad dibynadwy mewn amgylcheddau heriol tra'n cynnal dyluniad ysgafn.
Pam Dewis Derbynnydd Gwrth-Jamio HFD2101-2
Gallu cryf yn erbyn-ymyrraeth GNSS
Cefnogaeth system lloeren ddeuol (GPS + BDS)
Dyluniad integredig cryno ac ysgafn
Perfformiad dibynadwy mewn amgylcheddau llym
Delfrydol ar gyfer UAV a systemau llywio ymreolaethol
Mae'rHFD2101-2yn darparu ateb dibynadwy ar gyfer ceisiadau llemae lleoli GNSS sefydlog o dan ymyrraeth yn hollbwysig.
Cais am fwy o wybodaeth
Os ydych yn chwilio am aderbynnydd gwrth-jamio GNSS perfformiad uchel ar gyfer Cerbydau Awyr Di-griw neu lwyfannau ymreolaethol, mae'r HFD2101-2 yn cynnig cydbwysedd delfrydol o berfformiad, maint a dibynadwyedd.
Cysylltwch â'n tîm peirianneg am gymorth technegol manwl ac opsiynau addasu.E-bost:sales@shinhom.com
